Схема подключения пневмоподвески - Серия ПС

Серия ПС. Система представляет собой стационарный компрессор, который работает в связке с ресивером. Поддержание необходимого давления в ресивере обеспечивает реле давления. Для регулировки и контроля давления в контурах пневмоподвески, используется панель управления с пневматической клавишей/клавишами и манометром.

Система управления пневмоподвеской АРАЙД серии ПС предназначена для обеспечения и подачи сжатого воздуха в пневмоэлементы (подушки) пневматической подвески автомобиля.

Система серии ПС имеет возможность опционального подключения к дополнительным воздушным потребителям (пневматический клаксон, подкачка шин, пневматическое сиденья и пр.). Для подбора совместимых с системой управления воздушных потребителей, учитывайте мощность и время рабочего цикла компрессора системы управления.

Технические характеристики

	*.120.ПС	*.150.ПС	*.200.ПС
Модель компрессора	100C	444C	444C
Напряжение (базовая модификация)	12В	12В	12В
Модификация на 24В**	есть	есть***	нет
Объем ресивера, л	5	10	10
Максимальное рабочее давление, psi (бар)	120 (8)	150 (10)	200 (14)
Давление включения компрессора, psi (бар)	90 (6)	110 (7,5)	165 (11,5)
Давление отключения компрессора, psi (бар)	120 (8)	145 (10)	200 (14)
Номинал предохранительного клапана, psi (бар)	145 (10)	175 (12)	250 (17)
Рабочий цикл – время работы / время отдыха, мин	6 / 34	37 / 30	37 / 30
Производительность, норм. л/мин	36	45	45
Максимальный пусковой ток, А	15	23	23
Класс защиты	IP54	IP67	IP67

*- количество контуров от 1 до 4, указано в артикуле комплекта.

**- в модификациях на 24В, рабочее напряжение указано в конце артикула комплекта.

***- допускается комплектация с компрессором 325C 24В.ARIDE

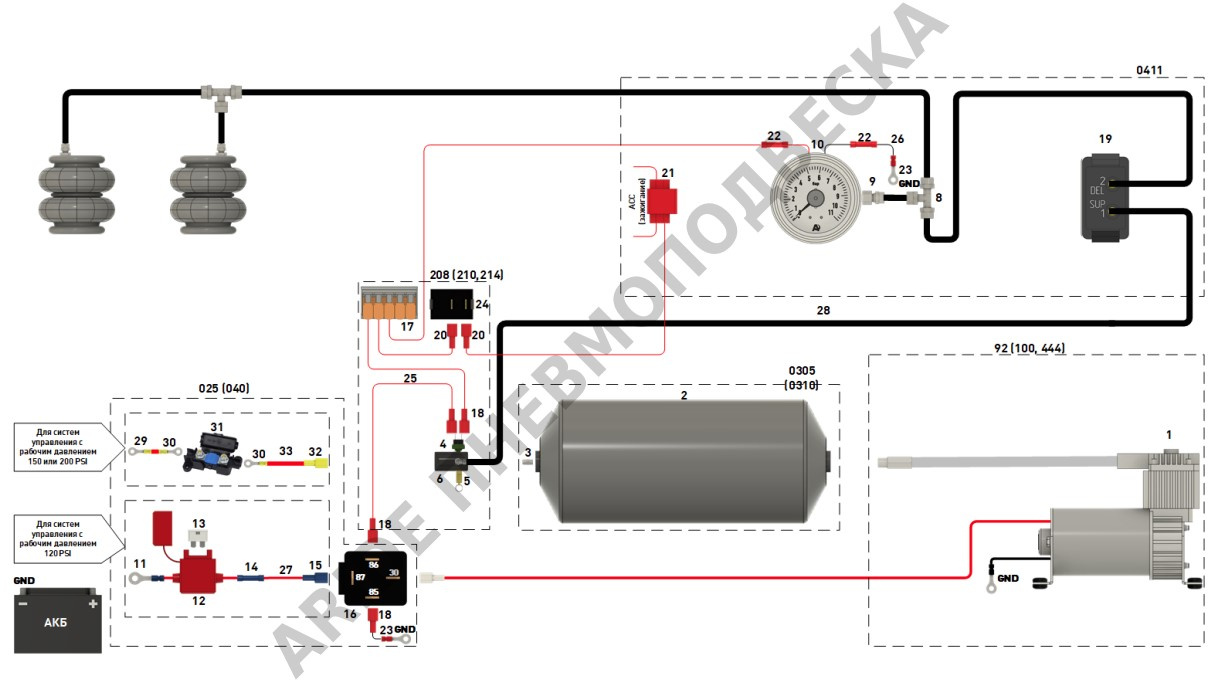

Схема подключения систем управления пневматической подвески 1.120.ПС, 1.150.ПС, 1.200.ПС Схема подключения пневмоподвески - Серия ПС 1226 684 Схема подключения пневмоподвески - Серия ПС Схема подключения пневмоподвески - Серия ПС. Полезная информация от Арайд

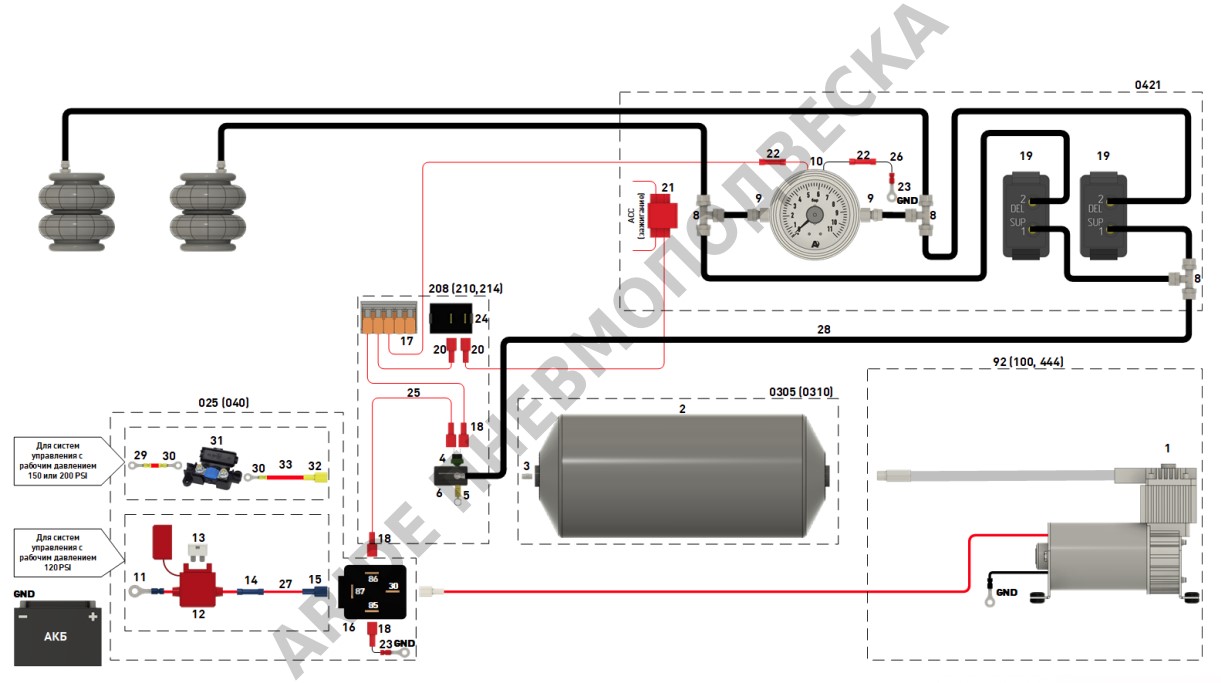

Схема подключения систем управления пневматической подвески 2.120.ПС, 2.150.ПС, 2.200.ПС Схема подключения пневмоподвески - Серия ПС 1221 683 Схема подключения пневмоподвески - Серия ПС Схема подключения пневмоподвески - Серия ПС. Полезная информация от Арайд

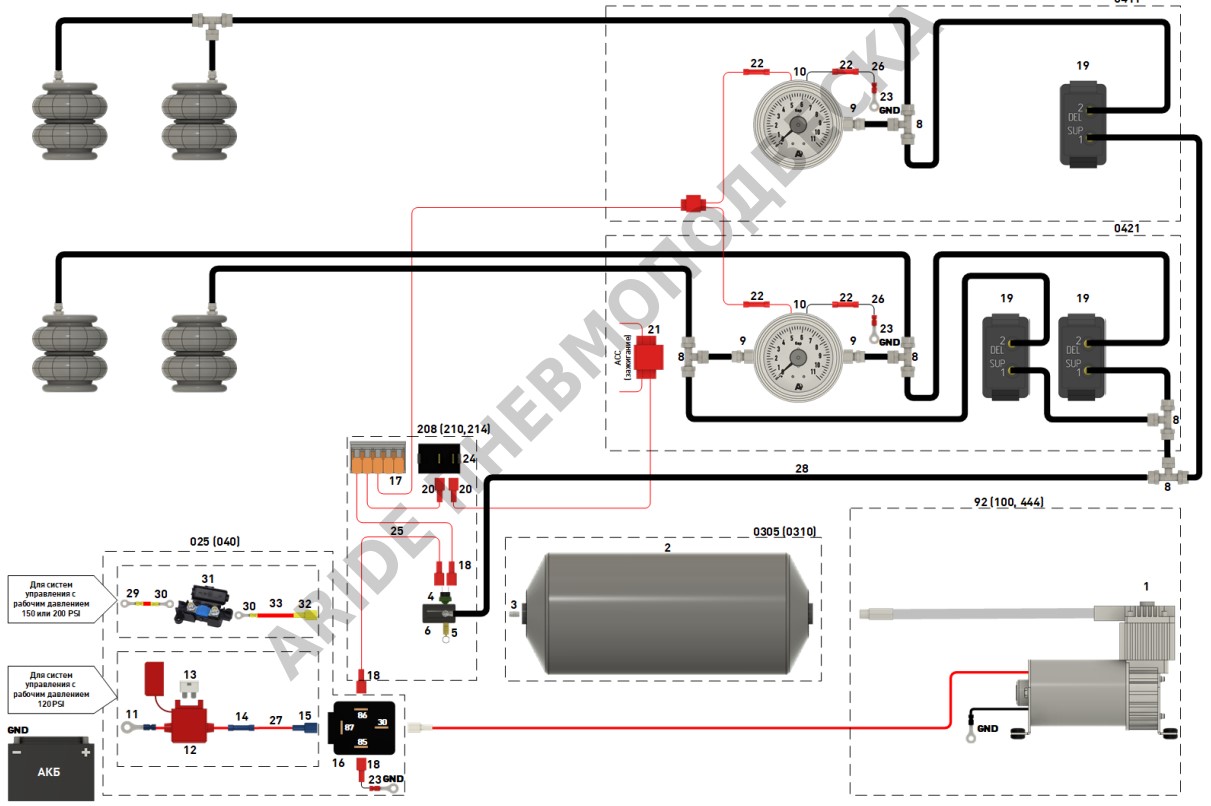

Схема подключения систем управления пневматической подвески 3.120.ПС, 3.150.ПС, 3.200.ПС Схема подключения пневмоподвески - Серия ПС 1211 806 Схема подключения пневмоподвески - Серия ПС Схема подключения пневмоподвески - Серия ПС. Полезная информация от Арайд

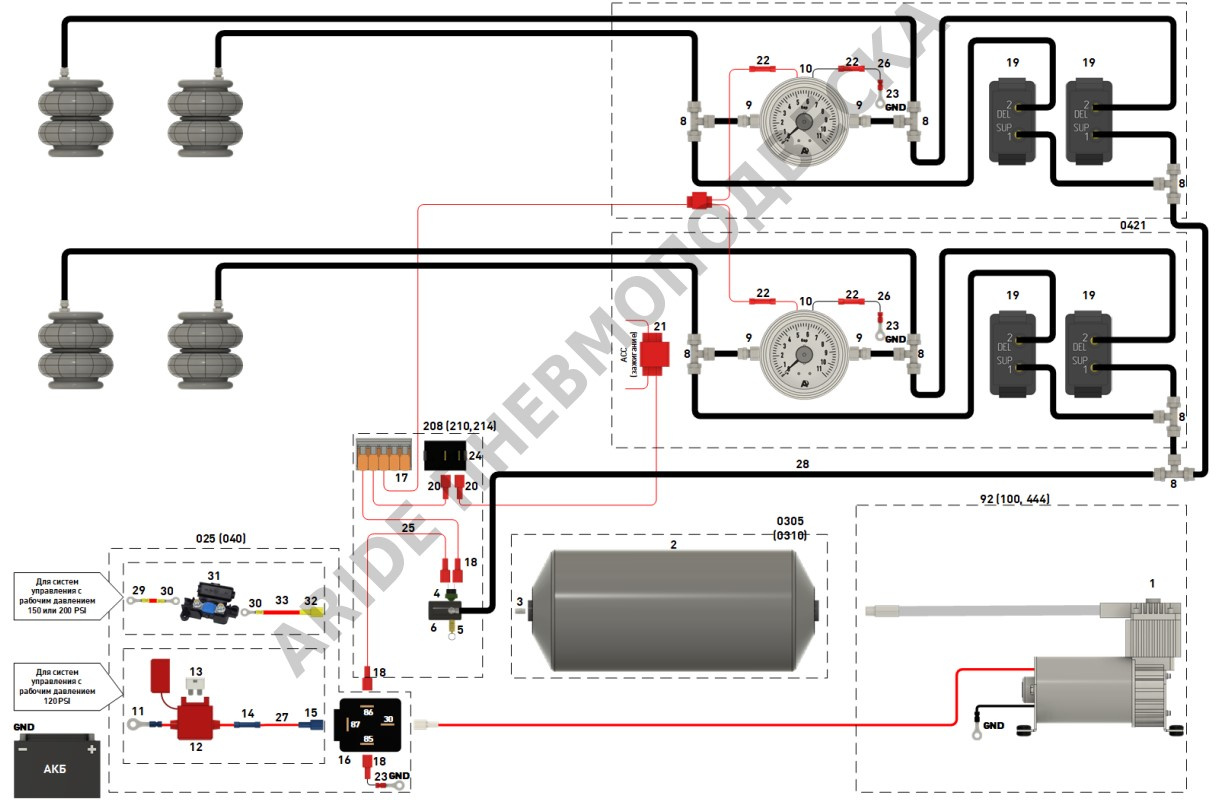

Схема подключения систем управления пневматической подвески 4.120.ПС, 4.150.ПС, 4.200.ПС Схема подключения пневмоподвески - Серия ПС 1218 800 Схема подключения пневмоподвески - Серия ПС Схема подключения пневмоподвески - Серия ПС. Полезная информация от Арайд

Список комплектующих

Позиция на схеме	Наименование
1	Компрессор
2	Ресивер
3	Фитинг проходной, 1/4
4	Реле давления
5	Клапан предохранительный
6	Коллектор 4х1/4 + 1х1/8 под элемент подогрева
7	Лампа а/м W5W с патроном
8	Фитинг тройник с накидной гайкой, Т 6
9	Фитинг прямой с накидной гайкой, 6-1/8 М
10	Манометр
11	Наконечник кольцевой изолированный НКИ 2,5-8
12	Держатель предохранителя норма с проводами
13	Предохранитель ножевой "норма"
14	Гильза соединительная изолированная ГСИ 2,5
15	Разъем плоский полностью изолированный мама РППИ-М 2,5-6,3
16	Реле 4-х контактное
17	Клемма для 5 проводников WAGO
18	Разъем плоский полностью изолированный мама РППИ-М 1,5-6,3
19	Клавиша пневматическая
20	Разъем плоский полностью изолированный мама РППИ-М 1,5-2,8
21	Ответвитель ОВ 1
22	Гильза соединительная изолированная ГСИ 1,5
23	Наконечник кольцевой изолированный НКИ 1,5-6
24	Переключатель клавишный, on-off, с фиксацией круглый (установка под сверло 16 мм)
25	Провод ПуГВ 1*0,75 красный
26	Провод ПуГВ 1*0,75 черный
27	Провод ПуГВ 1*2,5 красный
28	Трубка нейлоновая 6/4, черная
