Схема подключения пневмоподвески - Серия Оптимал

Серия Оптимал. Система представляет собой стационарный компрессор, который работает без ресивера. Поддержание давления в коллекторе, обеспечивает реле давления. Для регулировки и контроля давления в контурах пневмоподвески, используется панель управления с пневматической клавишей/клавишами и манометром.

Система управления пневмоподвеской АРАЙД серии Оптимал предназначена для обеспечения и подачи сжатого воздуха в пневмоэлементы (подушки) пневматической подвески автомобиля.

Технические характеристики

	*.Оптимал 92	*. Оптимал 444
Модель компрессора	92C / 100C	444C
Напряжение (базовая модификация)	12В	12В
Модификация на 24В**	есть	есть***
Объем ресивера, л	нет	нет
Максимальное рабочее давление, psi (бар)	120 (8)	150 (10)
Давление включения компрессора, psi (бар)	90 (6)	110 (7,5)
Давление отключения компрессора, psi (бар)	120 (8)	145 (10)
Номинал предохранительного клапана, psi (бар)	145 (10)	175 (12)
Рабочий цикл – время работы / время отдыха, мин	6 / 34	37 / 30
Производительность, норм. л/мин	29 / 36	45
Максимальный пусковой ток, А	10 / 15	23
Класс защиты	IP54	IP67



*- количество контуров от 1 до 4, указано в артикуле комплекта.

**- в модификациях на 24В, рабочее напряжение указано в конце артикула комплекта.

***- допускается комплектация с компрессором 325C 24В.ARIDE

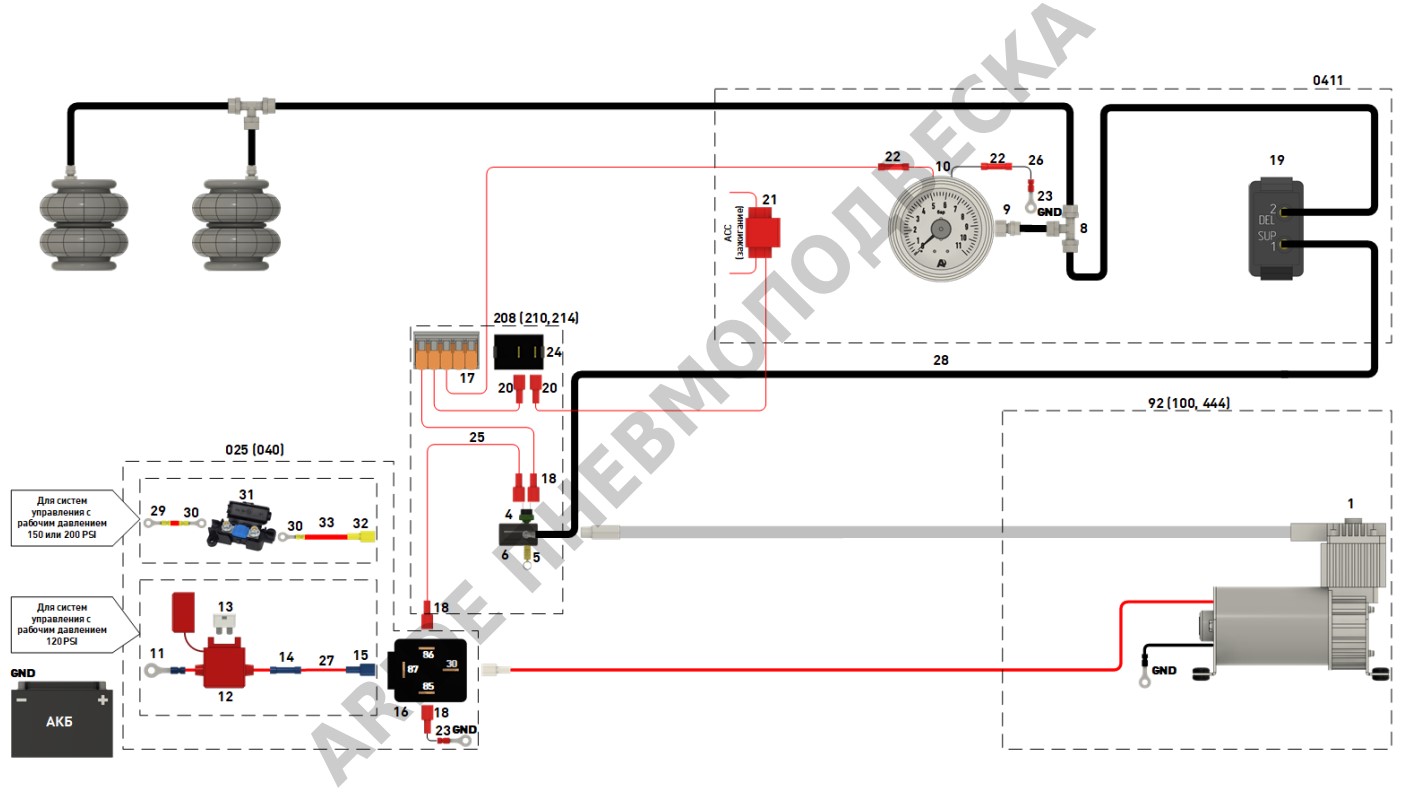

Схема подключения систем управления пневматической подвески 1.Оптимал Схема подключения пневмоподвески - Серия Оптимал Схема подключения пневмоподвески - Серия Оптимал Схема подключения пневмоподвески - Серия Оптимал. Полезная информация от Арайд

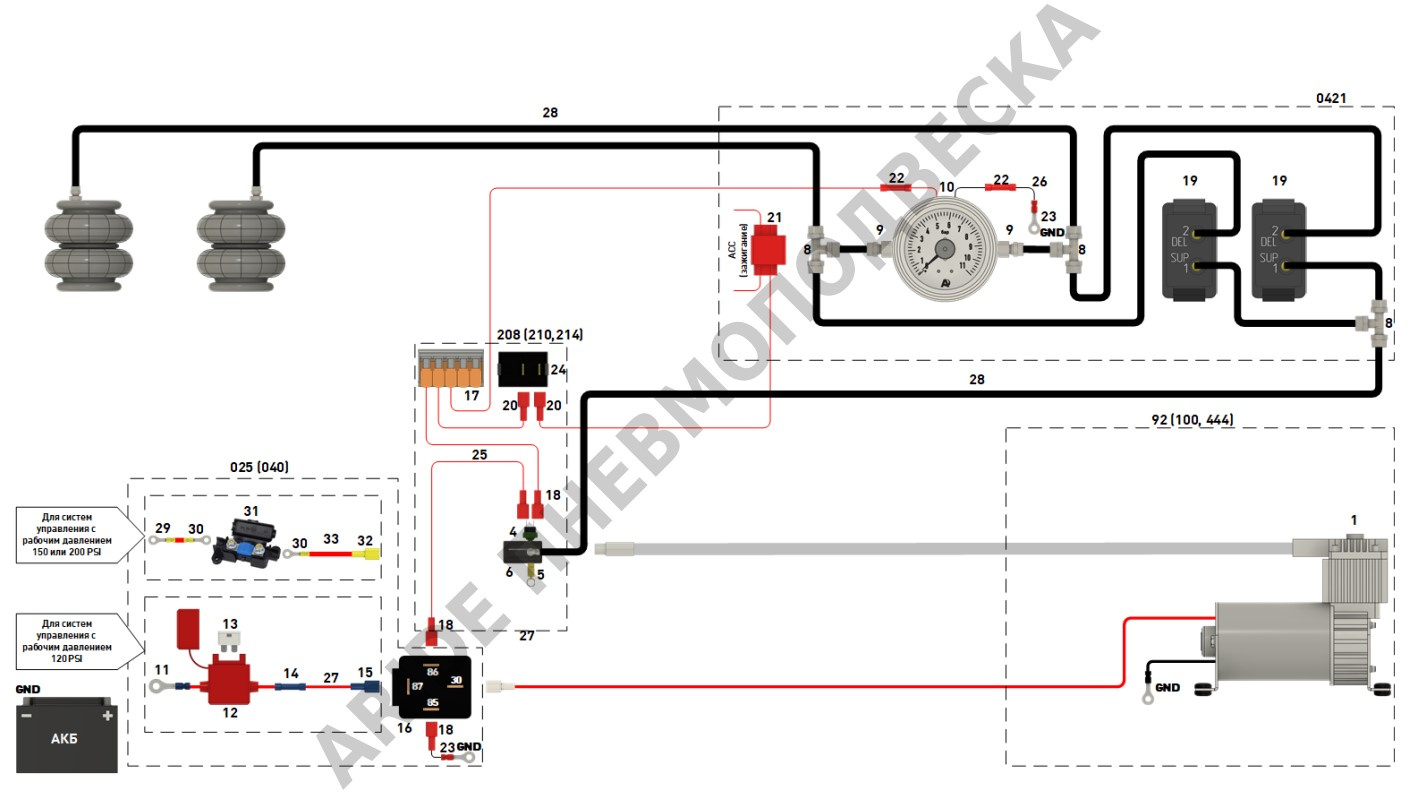

Схема подключения систем управления пневматической подвески 2.Оптимал

Схема подключения пневмоподвески - Серия Оптимал Схема подключения пневмоподвески - Серия Оптимал Схема подключения пневмоподвески - Серия Оптимал. Полезная информация от Арайд

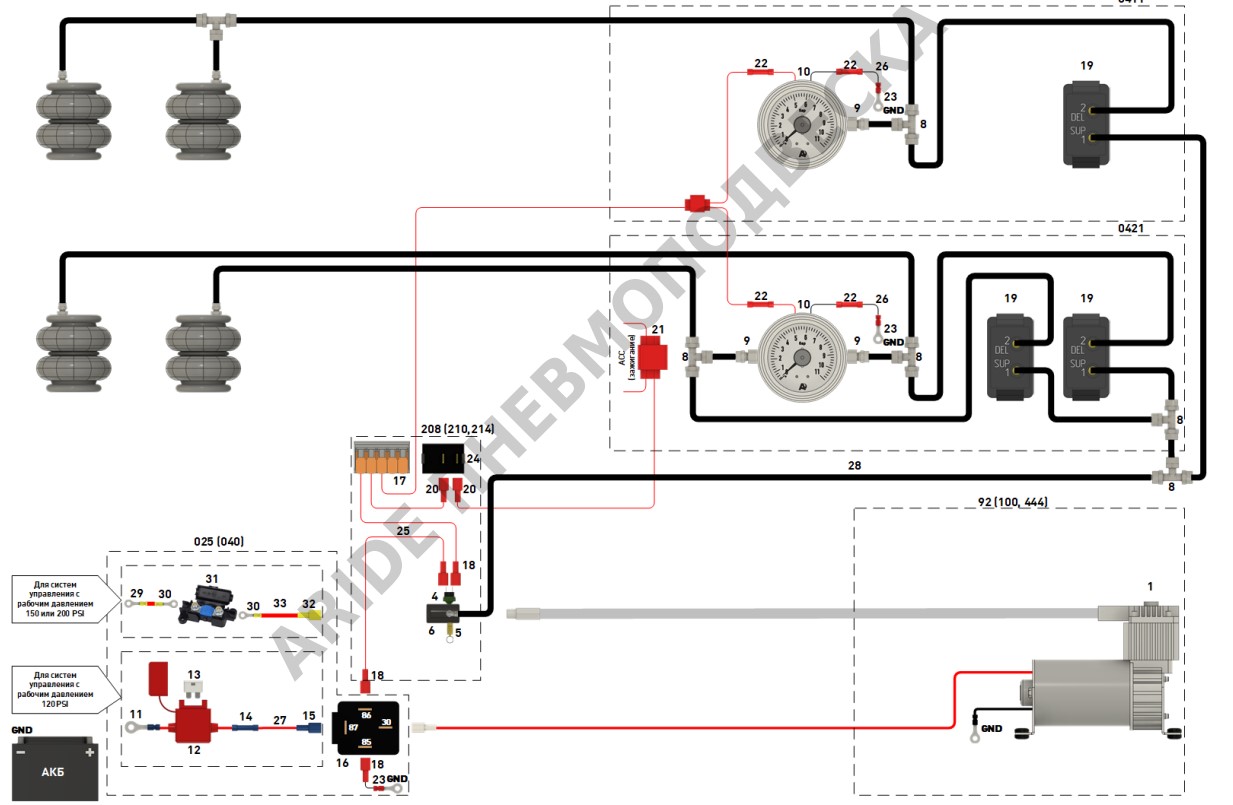

Схема подключения систем управления пневматической подвески 3.Оптимал

Схема подключения пневмоподвески - Серия Оптимал Схема подключения пневмоподвески - Серия Оптимал Схема подключения пневмоподвески - Серия Оптимал. Полезная информация от Арайд

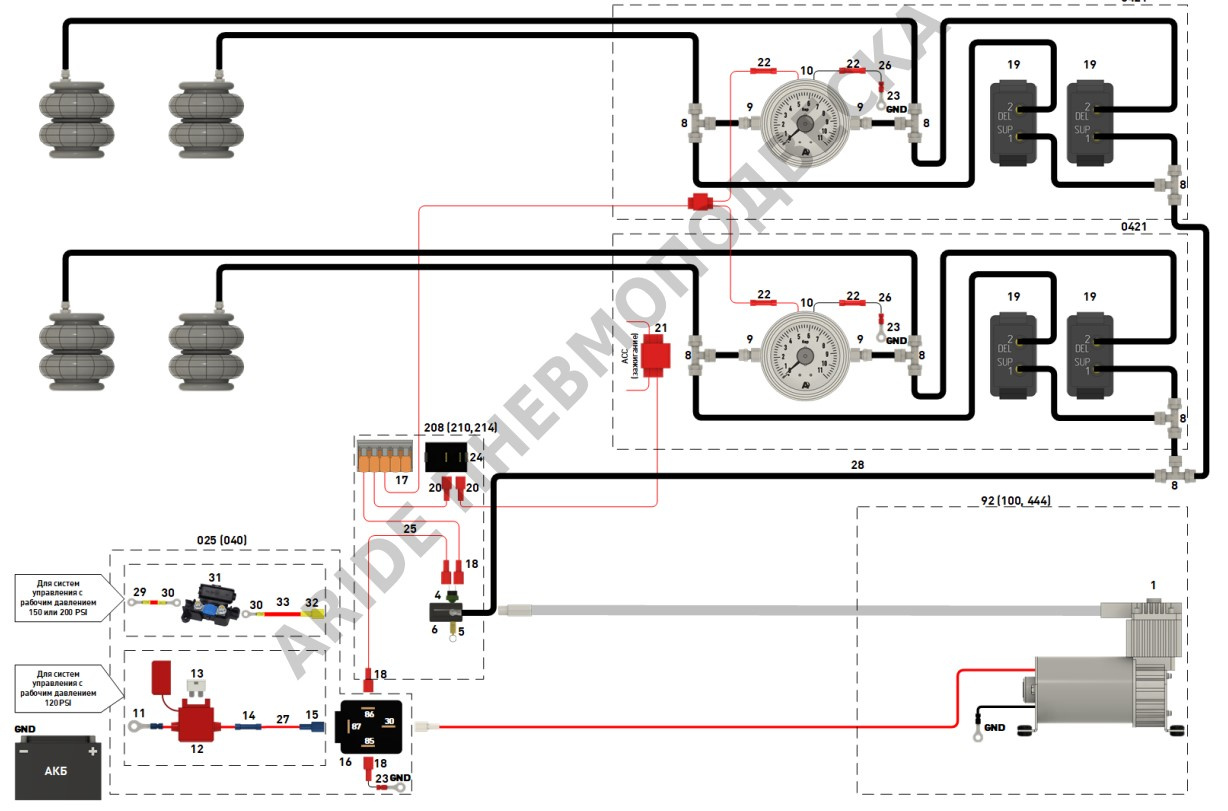

Схема подключения систем управления пневматической подвески 4.Оптимал

Схема подключения пневмоподвески - Серия Оптимал Схема подключения пневмоподвески - Серия Оптимал Схема подключения пневмоподвески - Серия Оптимал. Полезная информация от Арайд

Список комплектующих

Позиция на схеме	Наименование
1	Компрессор
3	Фитинг проходной, 1/4
4	Реле давления
5	Клапан предохранительный
6	Коллектор 4х1/4 + 1х1/8 под элемент подогрева
7	Лампа а/м W5W с патроном
8	Фитинг тройник с накидной гайкой, Т 6
9	Фитинг прямой с накидной гайкой, 6-1/8 М
10	Манометр
11	Наконечник кольцевой изолированный НКИ 2,5-8
12	Держатель предохранителя норма с проводами
13	Предохранитель ножевой "норма"
14	Гильза соединительная изолированная ГСИ 2,5
15	Разъем плоский полностью изолированный мама РППИ-М 2,5-6,3
16	Реле 4-х контактное
17	Клемма для 5 проводников WAGO
18	Разъем плоский полностью изолированный мама РППИ-М 1,5-6,3
19	Клавиша пневматическая
20	Разъем плоский полностью изолированный мама РППИ-М 1,5-2,8
21	Ответвитель ОВ 1
22	Гильза соединительная изолированная ГСИ 1,5
23	Наконечник кольцевой изолированный НКИ 1,5-6
24	Переключатель клавишный, on-off, с фиксацией круглый (установка под сверло 16 мм)
25	Провод ПуГВ 1*0,75 красный
26	Провод ПуГВ 1*0,75 черный
27	Провод ПуГВ 1*2,5 красный
28	Трубка нейлоновая 6/4, черная
